マテリアルサイエンス系
の設備紹介

材料の性質を原子や分子レベルで解析する
マテリアルサイエンス系では、
ミクロの世界を観測する実験において
高い精度をもつ設備が充実しています。

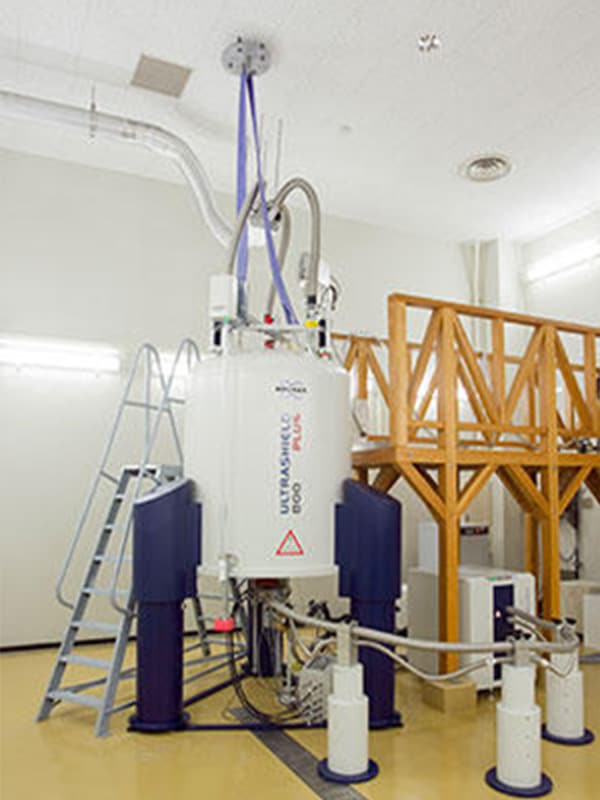

核磁気共鳴スペクトル測定装置（NMR 800MHz）

NMRでは、強磁場にさらされた原子核のスピンによる磁気共鳴スペクトルを測定します。共鳴周波数は磁場の強さと核種によってほぼ決まりますが、核のまわりの状況を反映した少しのずれ（化学シフト）から原子配置や電子構造などに関する情報が得られるため、有機化合物、高分子化合物、タンパク質などの構造解析にはなくてはならないものです。本学には、プロトンの共鳴周波数が800、500及び2台の400MHz の装置が揃っています。

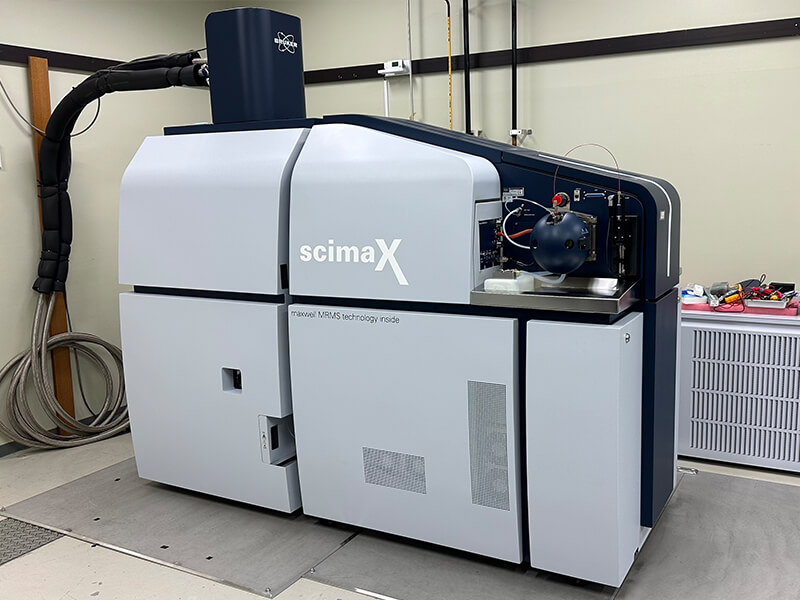

フーリエ変換イオンサイクロトロン
共鳴質量分析装置（FT-ICR-MS）

極めて高い検出感度と分解能を誇る、超伝導磁石を用いたフーリエ変換型質量分析計です。この装置を用いることで、ピコ～フェムトモルオーダーの分子でも精密質量分析が可能です。試料中に含まれる成分の分子組成を決定することができ、未知試料の分析に力を発揮します。また、生体組織切片や材料中に含まれる目的分子の局在を可視化する、質量分析イメージングを行うこともできます。

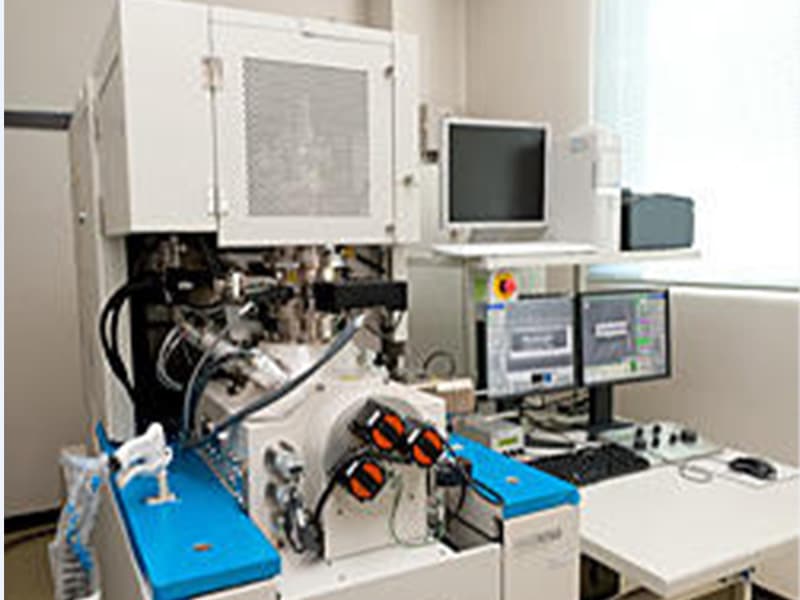

集束イオンビーム加工装置（FIB）

FIBとは、イオンを電界で加速したビームを細く絞ったものであり、微細加工、蒸着、観察などの用途に用いられます。本学所有のGaイオンビームを用いたFIB加工装置には、タングステン蒸着のためのガス銃が付属しています。

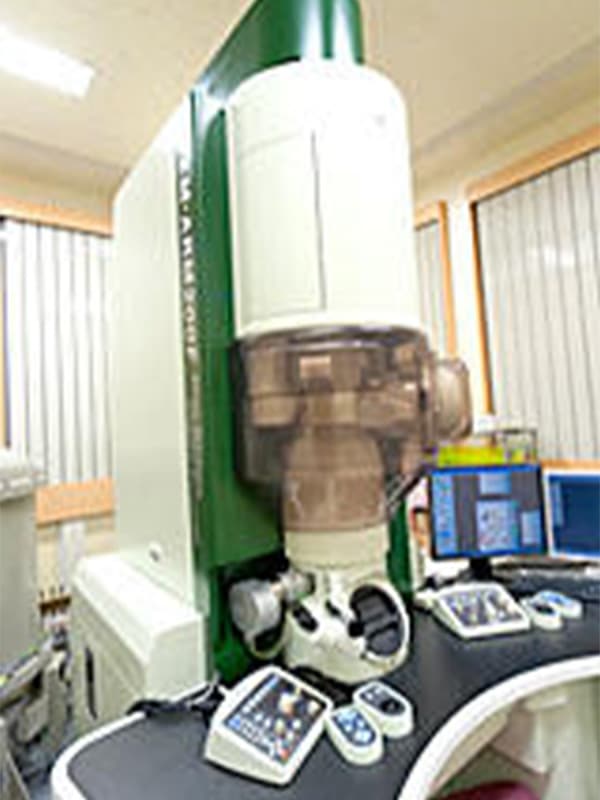

透過電子顕微鏡（TEM）

TEMとは、電子を高速に加速して試料薄片を透過させ、電子レンズを用いて拡大し結像させることで、物質の微細な構造を観察する装置です。加速された電子の波長は可視光の波長より非常に短いので、光学顕微鏡より高い分解能で観察することが可能です。本学には加速電圧が300、200及び100kVのものがあります。微小な観察領域に含まれる元素を同定する装置も備わっています。
