熱電研究の3つの柱

ペルチェ効果などを利用した『熱電変換技術』は，電子冷却や温冷庫に応用されています。この技術を使うと電気エネルギーと熱エネルギーの相互変換が可能となるため，廃熱を利用した次世代のエネルギー技術としても注目を集めています。

私たちの研究室では，「さがす」「はかる」「つくる」という3本の柱で熱電変換の研究を行っています．それぞれについて順を追ってご紹介しましょう．

「さがす」　第一原理計算と実験の融合による新規熱電材料のマテリアルデザイン

京コンピューターに代表される大規模計算機の性能向上に伴い計算科学が目覚ましい発展を遂げています．日本でも有数の計算資源を持つJAISTの恵まれた環境を活用し，私たちは第一原理計算による熱電材料の性能予測を行っております．また，計算から高い熱電性能を示すことが予測された候補材料について，実験により実際に試料を合成し物性測定まで行うことで，実験と理論の両面から材料の熱電物性を明らかにし，新規熱電材料のマテリアルデザインを行っています．

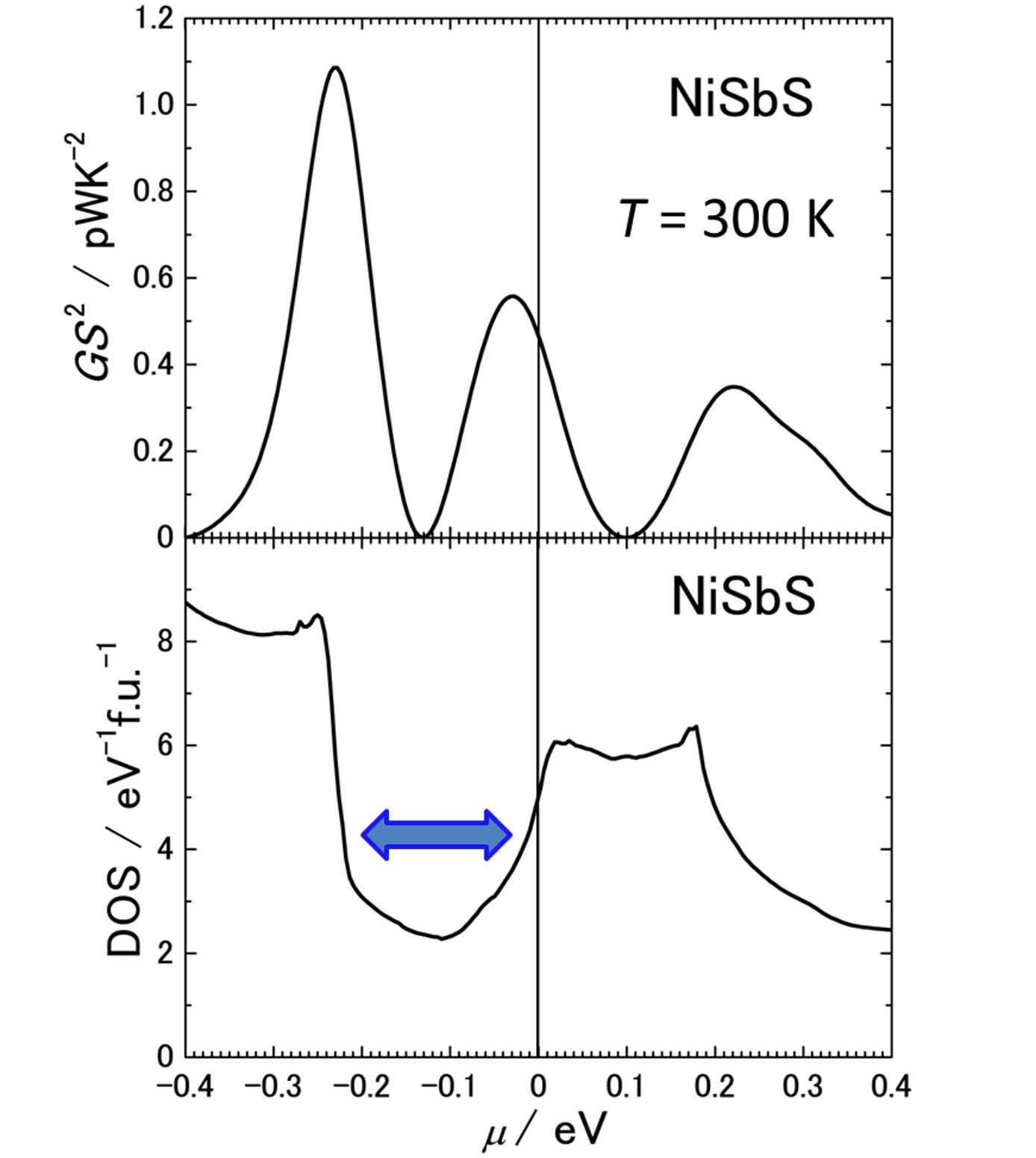

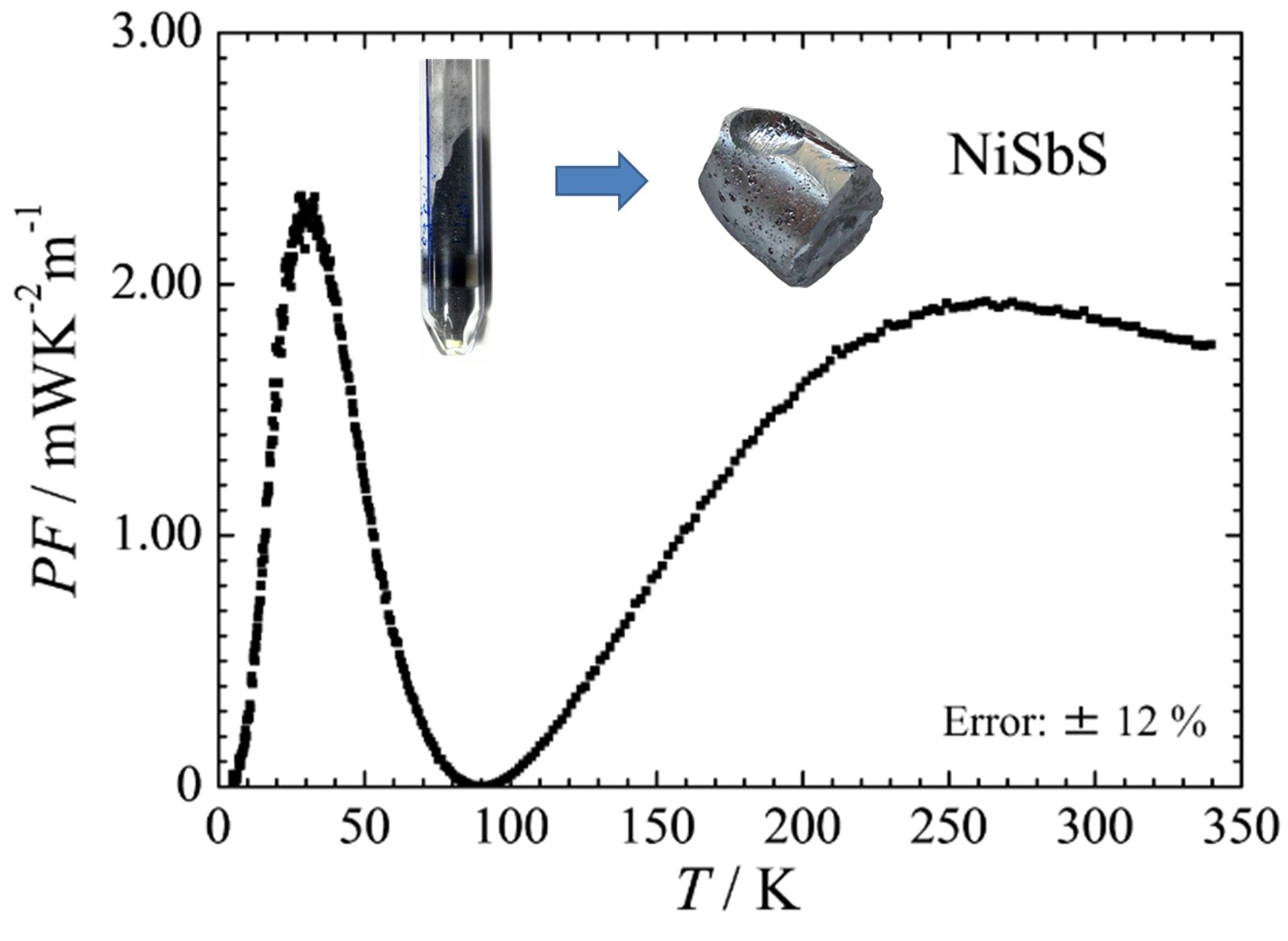

本研究で合成した3d遷移金属硫化物ウルマナイトNiSbSは室温で1.9 mWK-2m-1もの非常に高い出力因子(= S2 / ρ)を示し，これはn型硫化物熱電材料(多結晶)の中でも最高値です．この巨大な出力因子の起源を明らかにするため，第一原理計算と実験の両面からNiSbSの熱電物性を調べ，化学ポテンシャルμ近傍における擬ギャップ構造が巨大な出力因子の起源であることを明らかにしました．


参考文献：

「さがす」　新しい硫化物熱電材料の開発と探索

現在実用化されている多くの熱電材料は，テルルなど希少で高価な元素を含んでおり，これがより広範な分野への熱電変換技術の応用の妨げとなっています．私たちは，テルル化物にかわる代替材料として，周期表で同じ族のイオウを含む硫化物に注目して，全く新しいタイプの熱電材料を世界に先駆けて報告しました．

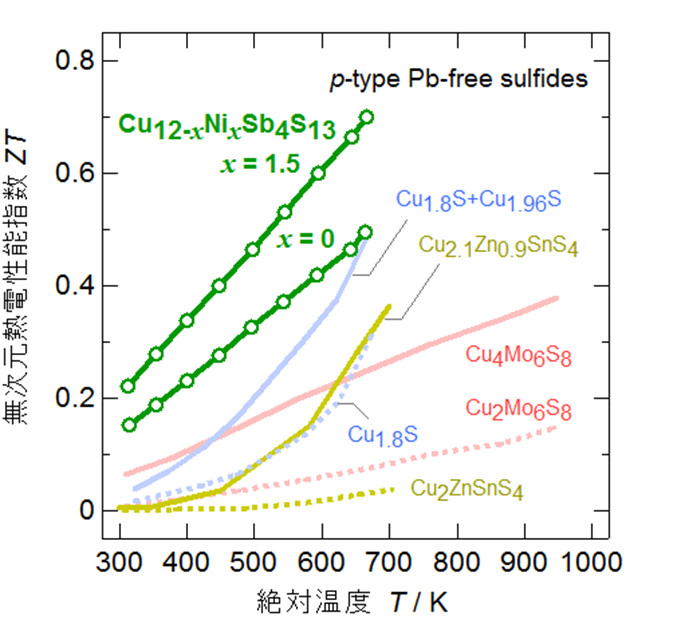

本研究で開発したテトラヘドライトCu12Sb4S13は，立方対称で複雑な構造を有する硫化物です．私たちはその熱電物性を明らかにするとともに，Cuサイトの一部をNiで置換することにより，テルルを含まないp型熱電材料の中で世界最高の熱電変換性能を得ることに成功しました．この高い性能は再現性は世界中の研究グループで確認され，米国グループが置換元素を変えることによりZT>1を実現するなど，その関連研究は世界的な広がりを見せています．この研究において私たちが提唱した「熱電鉱物 thermoelectric minerals」という新概念は，世界の熱電研究に一つの潮流を形作りました．

参考文献：

  • Thermoelectric Properties of Mineral Tetrahedrites Cu10Tr2Sb4S13 with Low Thermal Conductivity,
    Koichiro Suekuni, Kojiro Tsuruta, Tomoki Ariga, Mikio Koyano, Applied Physics Express, Vol. 5 (5) (2012), 051201.
  • High-performance thermoelectric mineral Cu12-xNixSb4S13 tetrahedrite,
    K. Suekuni, K. Tsuruta, M. Kunii, H. Nishiate, E. Nishibori, S. Maki,　M. Ohta, A. Yamamoto, and M. Koyano,
    Journal of Applied Physics 113, 043712 (2013).
  • Detection of large thermal vibration for Cu atoms in tetrahedrite by high-angle annular dark-field imaging,
    Tara Prasad Mishra, Mikio Koyano and Yoshifumi Oshima
    Applied Physics Express, Volume 10, Number 4, 045601 (2017).

「はかる」　微小スケール熱電材料の性能測定

「はかる」とは熱電材料の特性をはかるための評価手法の開発という意味です。近年，微細な構造を持った新規熱電素子が開発されていますが，その評価は，システム自体が小さく測定が難しいため，新しい手法の開発が望まれています。

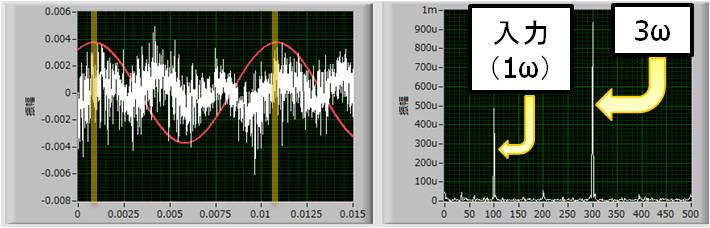

本研究は，薄膜の熱測定に用いられていた熱伝導率測定法「3ω法」を改良し，熱電材料のナノ粒子凝集体の熱伝導率計測手法を開発したものです．半導体加工技術を用いて作製した温度センサに交流電流を印可し，誘起電圧の高調波成分（3ω成分）を検出する．3ω成分の強度はセンサからの熱リーク量の関数であるため，センサをナノ粒子凝集体に圧着した際の3ω成分の強度を計測することにより，試料の熱伝導率を正確に計ることが出来ます．この方法を代表的な熱電材料(Bi1−xSbx)2Te3 ナノ粒子凝集体に適用し，初めて熱処理前の熱電ナノ材料の熱伝導率を観測することに成功しました．

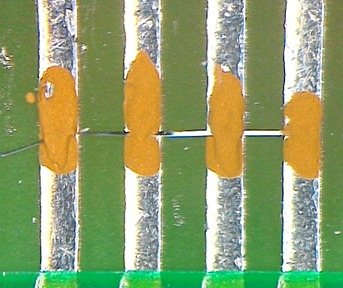

私たちはこの3ω法を，幅と厚さがマイクロメートルオーダーの非常に細いTiS3単結晶に適用し，正確に熱伝導率を測定することに成功しました．同時に測定した電気抵抗率と熱電能をもとに，マイクロリボン単結晶の熱電性能を評価することに成功しました．


参考文献：

「はかる」　光を用いた実用熱電材料のマイクロ評価

現在市販の熱電モジュールに使用されているBi-Sb-Te系の実用熱電材料は，組成制御に加えて微細構造を制御することによって，より良い性能を実現する時代に入ってきています。この状況の中で，マイクロオーダーでの微細構造観察の重要性が増大しています．私たちは顕微レーザーラマン装置を用いて，実用材料の評価を行う手法を確立しようと頑張っています。ラマンスペクトルは材料の結晶方位や内包する歪みに敏感なうえ，レーザースポットは 1 μmまで絞ることが可能なため，十分小さな領域の分析が可能になると期待しています。

光を用いた熱物性測定については，さらに新しい手法を開発中です．

「つくる」　Bi-Sb-Te系熱電インクの開発

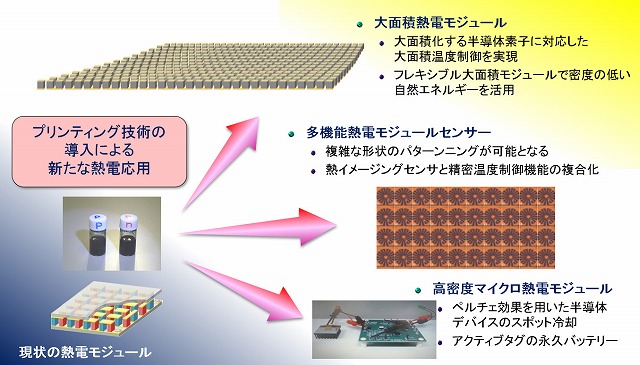

現在市販されている熱電モジュールには，ビスマス・アンチモン・テルル（Bi-Sb-Te）化合物が使用されています．このモジュールを作製するためには，p型とn型のBi-Sb-Teのインゴットをスライシング・ダイシングした後，規則正しく整列させ電極で接合するという，複雑なプロセスが必要です．この困難を一挙に解決する手段として，LCD用カラーフィルターや有機ELの製造に利用されているプリンティング技術を導入することが考えられており，そのために必要な熱電材料インクの開発が期待されていました．

私たちは，常温付近で最も性能が良い熱電材料Bi-Sb-Te化合物のナノ粒子を作製し，これを有機溶媒に分散させることによって，高性能の熱電素子を形成することが出来る『熱電インク』を開発しました．実際にこの熱電インクから作製した熱電ナノバルクインゴットは，市販品と遜色ないZT≒1を達成することができました．これにより，インクジェット印刷をはじめとするプリンティング技術の導入が可能となり，熱電変換技術の応用範囲が広がります．

参考文献：

「つくる」　インクジェット技術を用いたプリンティング熱電モジュールの開発

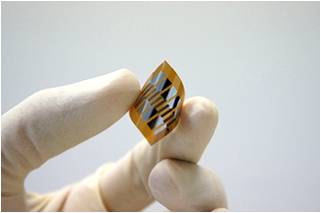

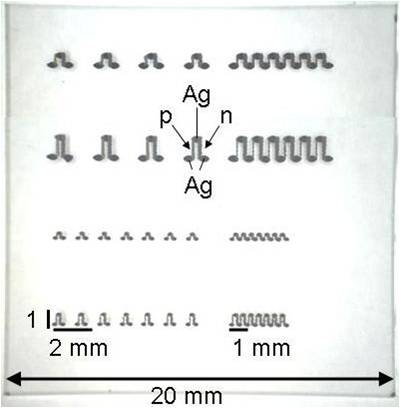

私たちは，熱電インクとインクジェット印刷技術を組み合わせることにより，印刷技術の導入による新しい熱電モジュール作製プロセスを開発しました．この研究では，モジュール作製に不可欠なp型とn型両方の熱電インクの開発に成功したため，市販の銀電極インクとあわせることにより自由な形状の熱電モジュールの作製が可能となりました．たとえば，従来作製が難しかった微小サイズモジュールの作製や，ポリイミドをはじめとするフレキシブルな基板を用いたモジュールへ適用できることも確かめました．

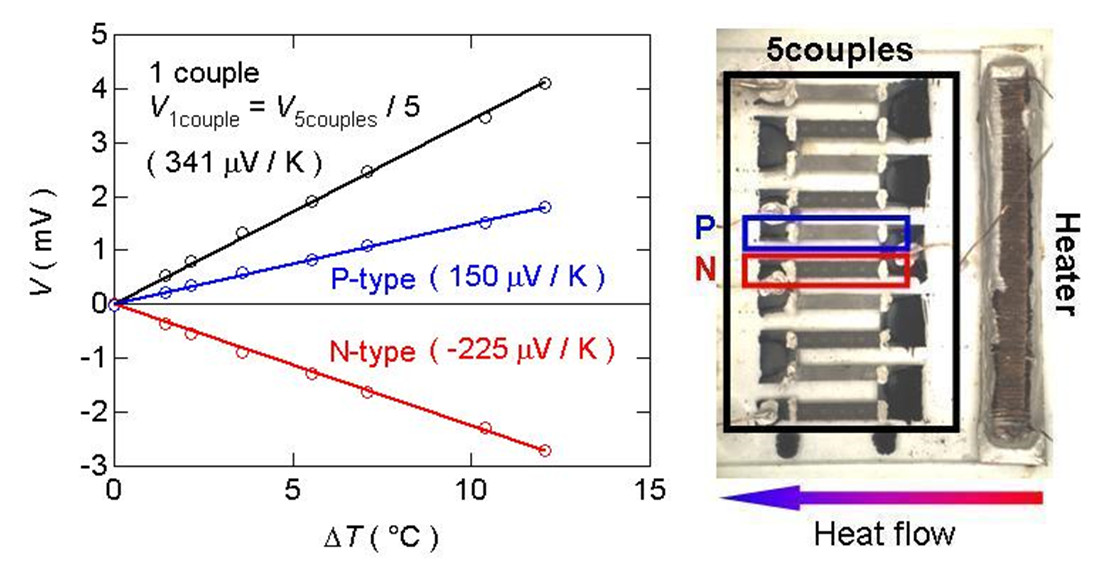

実際に作製したプレーナー型インクジェット熱電モジュールの発電性能を計測すると、pn一対のモジュールあたり約340 μV/K の熱電能を持つことが確かめられました．この値は従来品モジュールに匹敵する値であり、12 ℃ の温度差を与えると，5対のモジュールでは20 mV の起電力を発生することが実証できました．この起電力は微小電力用DC-DCコンバータを駆動させるのに十分なものであり，未利用熱を活用するエネルギーハーベスティングへの道を開拓したものと考えています．
