なぜ実用熱電材料の熱伝導率は低いのか？レーザーラマン散乱分光が出した答えは？
～実用熱電モジュールの性能向上に大きく期待～

【ポイント】

• レーザーラマン散乱分光法を応用した格子振動の解析手法を、熱電材料の熱伝導率評価に適用しました。
• 実用熱電材料（ビスマス-テルル-セレン系材料）において、4次以上の高次の非調和振動はほとんど存在しないことを実証しました。

【研究背景と内容】

　熱電変換技術は、固体素子（以下、「熱電素子」という。）のみを使って、熱エネルギーから電気エネルギーを取り出したり、電気によって熱の流れを制御する技術です。熱電変換技術のうち、熱電素子に直流電流を流すと素子の両端でそれぞれ吸発熱がおこるペルチェ効果と、素子に温度差をつけると電圧が発生するゼーベック効果があります（図1）。特に、ペルチェ効果は、インターネットや先進AI技術を支える光通信用レーザーダイオードの温度制御に使用されており、私たちの豊かな生活を陰で支えている必要不可欠なものです。

　このように産業応用されている熱電素子の心臓部にはビスマス-テルル-セレン系の材料が使われています。この材料は、同じような結晶構造を持つビスマス-アンチモン-テルル系材料と組み合わせて熱電素子が製造されます。このビスマス-テルル-セレン系の熱電材料は、熱を伝えにくいという性質（低い熱伝導率^*1）が特徴で、優れた熱電性能を持っています。電気の良導体であるにもかかわらず、窓ガラスのような絶縁体と同等の熱伝導率（約 1 W/mK）を示します。

　低い熱伝導率の原因として、これまで格子振動の非調和項が熱の流れを阻害していることが効いているのではないかと考えられてきましたが、よくわかっていませんでした。本研究は、レーザーラマン散乱分光法をビスマス-テルル-セレン系材料に適用して、格子振動の高次の項がどのようになっているかを確かめた画期的なものです。

　レーザーラマン散乱分光法は、試料に単色レーザー光を照射して、散乱してきた光（ラマン散乱光）と入射レーザー光のエネルギー差から、物質中の格子振動のエネルギーを測定する手法です。さらに散乱光ピークのピーク幅を解析することにより、格子振動の緩和時間（格子振動がどれくらいの速さで励起されて減衰するか）に関する情報が得られます。得られた振動エネルギーを、計算機でシミュレーションした結果と比較することにより、どの振動パターンがどのようなエネルギーを持っているかを推測することも可能です。

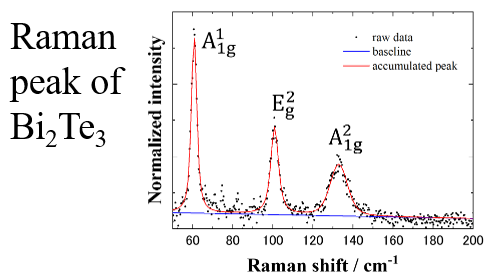

　私たちは図2に示す温度可変ラマン散乱分光器を用いて、ビスマス-テルル-セレン系材料のラマン散乱スペクトルを広い温度範囲で測定し、その変化を詳細に解析しました。スペクトルは図3に示すように３本のピーク（一つ一つが格子振動のエネルギーに対応します）からなっており、その半値幅を温度に対してプロットすると、温度の上昇とともにほとんど直線的に増加しています（図4）。この温度変化をBalkanskiモデル^*4を使って解析すると、「格子振動には非調和成分が存在するが、それは3次までの振動であり、4次以上の非調和振動^*2*3は存在しない」ということが明らかになりました。4次の非調和振動は近似的には大きな振幅をもった格子振動に対応するため、この結果は、「大振動振幅が熱の流れを阻害することは、ビスマス-テルル-セレン系材料の低熱伝導率の原因ではない」ということを示しており、むしろ構成元素が重元素であることが主な理由であることを明確に表しています。

　これらの情報は、なぜ実用熱電材料の熱伝導率は低いのかという問いに対して答えを与えるだけでなく、よりよい熱電材料、すなわち低い熱伝導率をもつ材料を開発するにはどうすればよいかという指針を与えるものです。さらにレーザーラマン散乱分光法が物質の熱の伝わり方を解析する一つの有効な手法として提示されたため、今後、他の材料の熱測定にも同様の手法が応用されることが期待されます。

　本成果は、2024年11月25日に科学雑誌「Physical Review B」に掲載されました。なお、本研究は、科学研究費助成事業基盤研究（C）20K05343の支援のもと行われたものです。

【論文情報】

【用語説明】

図5　格子振動の調和項（調和振動）と非調和項の概念図。

令和7年1月6日
