超高強度シェルを有する高度安定化マイクロサイズシリコンの新規負極活物質の開発とリチウムイオン２次電池への応用
超高強度シェルを有する高度安定化マイクロサイズシリコンの
新規負極活物質の開発とリチウムイオン２次電池への応用
ポイント
- 低コストながら、ナノサイズシリコンと比較して充放電に伴う体積膨張・収縮制御がより難しいマイクロサイズシリコンを用いた負極活物質に関して、シリコンオキシカーバイドの超高強度シェルを付与することにより課題の解決に成功した。
- 内部のマイクロサイズシリコンに一定の体積変化の余地を与えるために中間層としてカーボン層をスペーサーとして導入した。また、外殻層の電導性を確保するためにシリコンオキシカーバイド層にアセチレンブラック粒子を導入した。
- 本負極活物質を用いることにより、汎用のバインダー材料を用いた系であっても高放電容量と長期サイクル耐久性を同時に発現させることが容易に可能であり、優れたレート特性を有することも明らかとなった。
- 高容量放充電技術の普及を通して社会の低炭素化に寄与する技術への展開が期待される。
| 北陸先端科学技術大学院大学 (JAIST) (学長・寺野 稔、石川県能美市)の先端科学技術研究科 松見 紀佳教授（物質化学フロンティア研究領域）、バダム ラージャシェーカル講師（物質化学フロンティア研究領域）、東嶺 孝一技術専門員、Ravi Nandan研究員、高森 紀行大学院生(博士後期課程2年)らのグループは、リチウムイオン２次電池*1の安定な高容量充放電を低コストで可能にする新規負極活物質（Si/C/ABG）の開発に成功した。 |
【研究内容と背景】
リチウムイオン２次電池の負極材開発において、高容量の発現の観点から関心を集めているシリコンは充放電に伴う体積膨張・収縮制御の困難さに対応するためナノサイズシリコン粒子が広く用いられてきたが、汎用性やコスト性の観点からマイクロサイズシリコンを用いた高容量２次電池の実現が切望されている。体積膨張・収縮制御においては、マイクロサイズシリコンの適用によりさらなる困難が伴うが、新たなアプローチによる課題の克服への要求が高まっている。
本研究においては、ナノサイズシリコン粒子に代わってマイクロサイズシリコン粒子を適用しつつ、充放電に伴う大きな体積膨張・収縮を抑制するために特殊な材料設計を行った。本負極活物質の外殻には、超高強度を有することが知られるシリコンオキシカーバイド層をコーティングした。また、シリコンオキシカーバイドの不十分な電導性を補う目的でシリコンオキシカーバイド層にアセチレンブラック粒子を共存させた。また、内部のマイクロサイズシリコンに一定の体積変化の余地を与えるためにスペーサーとしてあらかじめマイクロサイズシリコン表面にカーボン層のコーティングを行い、中間層とした。
合成手順としては、マイクロサイズシリコン（~1μm）表面にpH8.5においてポリドーパミン形成させ、乾燥後焼成し、カーボンコーティングを行った。その後、アミノプロピルトリエトキシシラン（APTES; シリコンオキシカーバイドの前駆体）にアセチレンブラックを混合した懸濁液で処理し、乾燥後焼成した（図1）。得られた材料をTEM、HAADF-STEM、EDSマッピング、XPS等の各測定によりキャラクタライズした（図2）。マイクロサイズシリコン上のカーボン層及び外殻層のシリコンオキシカーバイド（ブラックグラス）層が観測され、外殻層にはアセチレンブラック粒子が埋め込まれている様子が見受けられた。XPS測定からは、シリコンオキシガーバイド（ブラックグラス）層にはSi、SiC4、SiC3O、SiC2O2、SiCO3、SiO4が混在している様子が観測された。
このようなシリコンオキシカーバイドは、7.1 GPaの弾性率、13 MPaの曲げ強さ、11 MPaの圧縮強度を有することがShellemanら*2により報告されており、本負極活物質においても外殻部分に著しい力学的強度をもたらすと期待できる。
合成した負極活物質（Si/C/ABG）の評価に先立って、マイクロサイズシリコンとシリコンオキシカーバイド層との間にカーボン中間層を有さない材料に関しても合成し、これを負極活物質としたアノード型ハーフセル*3を構築して評価した。この系においては、マイクロサイズシリコンの体積変化が大幅に抑制された結果、セルの充放電能は大幅に減少した。一方、中間カーボン層を有するマイクロサイズシリコン/カーボン/シリコンオキシカーバイド型の負極活物質（Si/C/ABG）を70 wt%（アセチレンブラック15 wt%; CMC 7.5 wt%; PAA 7.5 wt%）用いた系では、750 mA/gの充放電速度において775サイクル後に1017 mAhg-1の放電容量を維持し、優れたレート特性を有することが明らかとなった （図3）。また、正極をNCA（ニッケル酸リチウム）とした場合のフルセルも良好に動作した（詳細は原著論文参照）。
さらに、充放電サイクル（65サイクル）後の負極のSEM像（断面像）より、充放電後にもクラック形成や活物質層の崩壊、層の剥離などは認められず、本負極活物質が極めて高い安定性を示していることも明らかとなった（図3）。
本成果は、Journal of Materials Chemistry A(英国王立化学会)のオンライン版に7月18日に掲載された。
なお、本研究は、科学技術振興機構(JST) 未来社会創造事業（JP18077239）の支援を受けて実施した。
【今後の展開】
マイクロサイズシリコンの外殻層に超高強度シリコンオキシカーバイドを導入した特異的な負極活物質デザインにより、次世代型リチウムイオン２次電池へのマイクロサイズシリコン活用に道が拓かれると期待される。
さらに活物質の面積あたりの担持量を向上させつつ電池セル系のスケールアップを図り、産業応用への橋渡し的条件においての検討を継続する（国内特許出願済み）。
今後は、企業との共同研究（開発パートナー募集中、サンプル提供応相談）を通して将来的な社会実装を目指す。高容量充放電技術の普及を通して社会の低炭素化に寄与する技術への展開が期待される。
【論文情報】
| 雑誌名 | Journal of Materials Chemistry A (英国王立化学会) |
| 題目 | Black glasses grafted micron silicon: a resilient anode material for high-performance lithium-ion batteries |
| 著者 | Ravi Nandan, Noriyuki Takamori, Koichi Higashimine, Rajashekar Badam, Noriyoshi Matsumi* |
| 掲載日 | 2022年7月18日 |
| DOI | 10.1039/D2TA03068C |

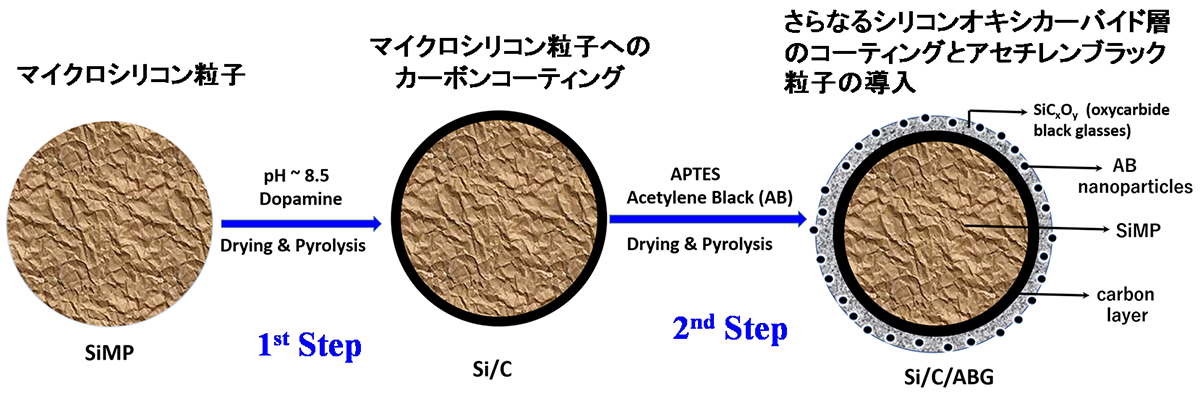

図1．マイクロシリコンへのシリコンオキシカーバイド層導入の手順
図2．(a-c) Si/C/ABGのTEM像
(d-h) Si/C/ABGのHAADF-STEM 像及び EDS マッピング
図3．充放電後のSEM像
(a,b) マイクロシリコン 負極(断面像)、(c) Si/C/ABG 負極top view、 (d) Si/C/ABG 負極(断面像)、 (e)シリコンオキシカーバイドをコートしたマイクロシリコン（Si/C/ABG）を負極としたハーフセルの充放電サイクル特性
【用語説明】
電解質中のリチウムイオンが電気伝導を担う２次電池。従来型のニッケル水素型２次電池と比較して高電圧、高密度であり、各種ポータブルデバイスや環境対応自動車に適用されている。
リチウムイオン２次電池の場合には、アノード極/電解質/Liの構成からなる半電池を意味する。
令和4年7月28日
