次世代燃料電池のアニオン交換薄膜において
水酸化物イオン伝導度の評価法を確立

ポイント

• 高分子薄膜状のアニオン交換膜の水酸化物イオン伝導度と含有水分子量の評価法を確立
• サンプルの合成から評価まで、空気中の二酸化炭素の影響を排除
• 0.05 S cm^-1の高い水酸化物イオン伝導性（Br^-型のアニオン交換薄膜の２倍以上）
• 次世代燃料電池の性能向上への貢献が期待

【研究背景と内容】

　資源の少ない日本が脱炭素化を進めながら持続的な発展をするためには、多様なエネルギー資源を確保することが喫緊の課題です。長尾准教授らは、これまで水素社会に貢献する燃料電池の性能向上に関する研究を推進してきました。
　長尾准教授らは、現在の燃料電池に利用されるプロトン交換膜に加え、次世代燃料電池で利用が検討されているアニオン交換膜における、水酸化物イオン伝導性の研究に取り組んでいます。この次世代燃料電池は、従来必要とされてきた白金などの貴金属触媒に依存せずに動作が可能であることから、世界的に研究報告例が増加しています。アニオン交換膜とは、陰イオンが膜の内部を移動可能な材料であり、特に水酸化物イオンが高速に移動する材料はこの燃料電池に欠かせません。水酸化物イオンが内部を移動するアニオン交換膜は、空気中の二酸化炭素と容易に反応する特徴があり、燃料電池の性能を低下させることが知られています。アニオン交換膜の水酸化物イオン伝導性を評価するためには、膜を水に浸漬することで空気中の二酸化炭素の影響を排除する必要がありました。しかし、実際の燃料電池では、アニオン交換膜は水に浸った状態で動作していないため、二酸化炭素の影響を排除した、より燃料電池の動作環境に近い加湿状態での評価法が求められてきました。

　アニオン交換膜のもう一つの重要な役割は、燃料電池の反応場である電極触媒界面に薄膜状で存在することにより、アニオン交換膜から電極触媒へ水酸化物イオンを高速に輸送することです。しかし、これまでは水酸化物イオン型のアニオン交換薄膜の水酸化物イオン伝導性と含有水分子量を評価する方法がありませんでした。今回、長尾准教授らは、モデル高分子として合成したアニオン交換膜を基板上に薄膜化し、薄膜の作成から各種物性評価の終了までの間、空気中の二酸化炭素の影響を受けない評価方法を確立し、世界で初めてアニオン交換薄膜における水酸化物イオン伝導性と含有水分子量を明らかにしました。

　研究成果として、水酸化物イオン型のアニオン交換薄膜(OH^-型、図１)は、0.05 S cm^-1と比較的高い水酸化物イオン伝導性を示すことや、臭化物イオン型のアニオン交換薄膜(Br^-型)と比較すると約２倍のイオン伝導度を有することがわかりました（図２）。さらに、厚膜状のアニオン交換膜と270nmの厚さの薄膜では、水酸化物イオン伝導度が同程度であることも明らかにしました。この結果はプロトン交換膜で知られている、厚さが薄くなるにつれてイオン伝導度が低下する傾向と異なる知見となりました。

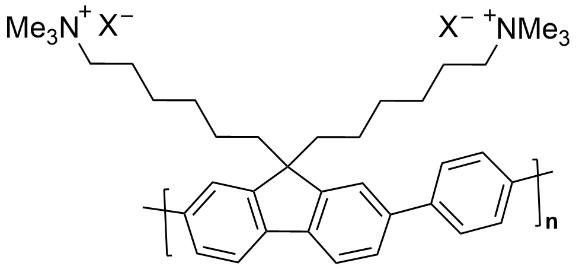

図１　アニオン交換膜(Poly[9,9-bis(6'-(N,N,N-trimethylammonium)-‌hexyl)-9H-‌fluorene)-‌alt-‌(1,4-benzene)] (PFB⁺), X = OH and Br）

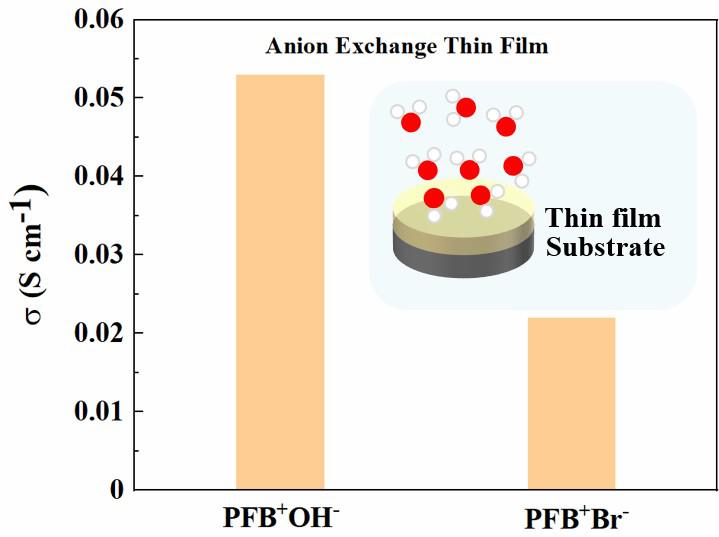

図2　アニオン交換薄膜におけるイオン伝導度の比較

【今後の展開】
　空気中の二酸化炭素の影響を受けない状態で、アニオン交換薄膜の水酸化物イオン伝導度と含有水分子量の相関に関する知見を得た例は世界初となります。これらの研究成果は、次世代燃料電池の反応場を設計する上で重要な知見となりえます。今後長尾准教授らは、確立した評価手法を利用して、分子構造の異なる複数のアニオン交換膜の評価を推進することで、得られた知見が普遍性を有するのかどうかを含め検討していく予定です。

【研究資金】
・日本学術振興会（JSPS）科研費 基盤研究（C）(JP18K05257)
・日本学術振興会（JSPS）科研費 基盤研究（B）(JP21H01997)
・日本学術振興会（JSPS）科研費 新学術領域研究「ハイドロジェノミクス」(JP21H00020）

【論文情報】

令和3年5月7日
